氣體流量計的選型
來源:
發布日期: 2025-05-22
氣體流量計的選型需結合工藝需求、介質特性、安裝條件及預算綜合考量,而聯測渦街流量計在蒸汽、氣體及部分液體測量中具有適用性,但需注意其局限性。以下為具體選型步驟及聯測渦街流量計的適配分析:

一、氣體流量計選型步驟
- 明確測量需求
- 介質類型:確認氣體種類(如空氣、天然氣、蒸汽等),是否含雜質、腐蝕性或易燃易爆特性。
- 流量范圍:確定最小、最大及常用流量,確保流量計量程覆蓋實際需求(如渦街流量計量程比通常為10:1)。
- 精度要求:根據工藝需求選擇精度等級(如貿易結算需高精度±0.5%,過程控制可接受±1%~2%)。
- 壓力與溫度:記錄介質的最高工作壓力和溫度,確保流量計耐壓耐溫性能匹配。
- 分析安裝條件
- 管道尺寸:測量管道直徑,選擇與管道匹配的流量計口徑。
- 直管段要求:渦街流量計通常需上游≥10D、下游≥5D的直管段(D為管道直徑),若空間不足需考慮整流器。
- 安裝方向:氣體測量建議垂直安裝(流體自下而上),避免水平安裝導致的測量誤差。
- 環境與防護要求
- 防護等級:根據現場環境選擇IP等級(如IP65防塵防水)。
- 防爆需求:若介質為易燃易爆氣體,需選用防爆型流量計(如ExdⅡCT4等級)。
- 振動與電磁干擾:避免強振動或高頻設備附近安裝,必要時加裝減震裝置或屏蔽電纜。
- 輸出與通信需求
- 信號類型:選擇4-20mA模擬信號、脈沖輸出或數字通信協議(如HART、Modbus)。
- 數據集成:若需遠程監控或與PLC/DCS系統連接,需確認流量計的通信兼容性。
- 預算與維護成本
- 初期投資:渦街流量計價格適中,但高精度或防爆型成本較高。
- 長期維護:選擇無機械運動部件的型號(如渦街)可降低維護成本,但需定期校準。

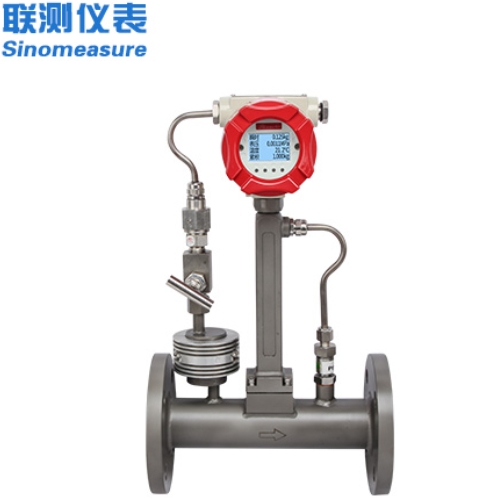

二、聯測渦街流量計的適配性分析
- 適用場景
- 蒸汽測量:聯測渦街流量計可測量飽和蒸汽和過熱蒸汽,但需溫度壓力補償(若非溫壓一體型)。
- 氣體測量:適用于空氣、天然氣等清潔氣體,但需避免含大量液滴或顆粒的介質。
- 部分液體測量:部分型號可測量水、油等低粘度液體,但需確認介質兼容性。
- 優勢與局限性
- 優勢:
- 結構簡單,無可動部件,可靠性高。
- 壓損小,節能效果好。
- 支持多種輸出信號(4-20mA、脈沖等)。
- 局限性:
- 對管道振動敏感,需嚴格滿足直管段要求。
- 測量下限受介質密度和粘度影響,低流量時可能精度下降。
- 蒸汽測量需額外補償溫度壓力,否則誤差較大。
- 選型建議
- 若工藝介質為清潔氣體或蒸汽,且安裝條件滿足直管段要求,聯測渦街流量計是性價比高的選擇。
- 若介質含雜質、粘度高或流量波動大,建議考慮其他類型(如熱式、超聲波流量計)。
- 防爆需求場景需確認聯測產品是否提供對應防爆認證型號。
三、關鍵參數對比與推薦
參數 |
聯測渦街流量計典型值 |
選型建議 |
量程比 |
10:1 |
確保最大流量≤量程上限的80% |
精度 |
±1%~±1.5%(工況體積流量) |
貿易結算選高精度,過程控制可適當降低 |
耐壓 |
通常≤4.0MPa(具體型號需確認) |
確保≥介質最高工作壓力 |
耐溫 |
-20℃~+250℃(傳感器材質決定) |
確保≥介質最高溫度 |
防護等級 |
IP65/IP67(可選) |
潮濕或粉塵環境選高防護等級 |
輸出信號 |
4-20mA、脈沖、HART(可選) |
根據控制系統需求選擇 |
