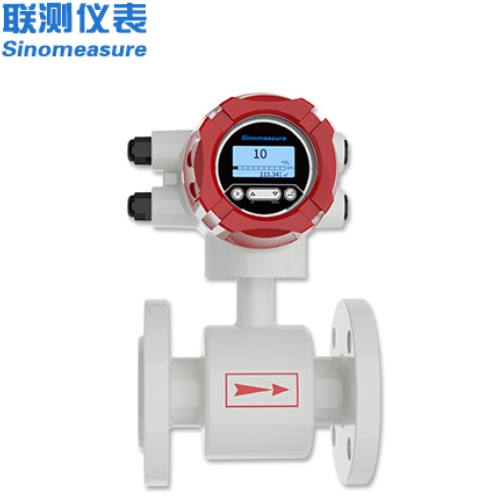

電磁流量計(DN350)是一種用于測量導電液體流量的儀表,聯測(通常指聯合測量或系統集成)時需考慮以下關鍵點:
口徑(DN350):確保管道尺寸匹配,適用大流量場景(如水、污水、酸堿溶液等)。
精度等級:通常±0.5%~±1%,根據工藝要求選擇。
襯里材料:根據介質腐蝕性選擇(如聚四氟乙烯PTFE適用于強腐蝕液體)。
電極材料:常用316L不銹鋼、哈氏合金、鈦等,需兼容介質特性。
輸出信號:4-20mA、脈沖、RS485等,需與聯測系統接口匹配。
防護等級:IP65/IP68(戶外或潮濕環境需高防護)。
安裝要求:
直管段要求:前5D、后2D(DN350需保證前1.75米、后0.7米以上,減少湍流影響)。
滿管安裝:確保液體充滿管道,避免測量誤差。
接地:必須良好接地(尤其金屬管道),防止電磁干擾。
系統集成:
與PLC/DCS連接:通過4-20mA或通訊協議(如Modbus)傳輸數據。
聯測其他儀表:如與壓力、溫度傳感器配合,需統一信號輸入至控制系統。
校準與維護:
定期零點校準(空管狀態下)。
檢查電極和襯里是否結垢或磨損。
流量波動大:檢查接地、直管段是否足夠,或介質是否含氣泡/固體顆粒。
無信號輸出:確認供電(通常24VDC)、接線是否正確,儀表是否損壞。
讀數偏差:檢查介質電導率(需>5μS/cm)、襯里或電極腐蝕。
進口品牌:E+H(恩德斯豪斯)、Krohne(科隆)、ABB。
國產品牌:聯測(United Automation)
如需更具體的聯測方案(如與某品牌PLC的接線圖或參數設置),建議提供詳細的工藝條件和系統需求,以便進一步指導。
